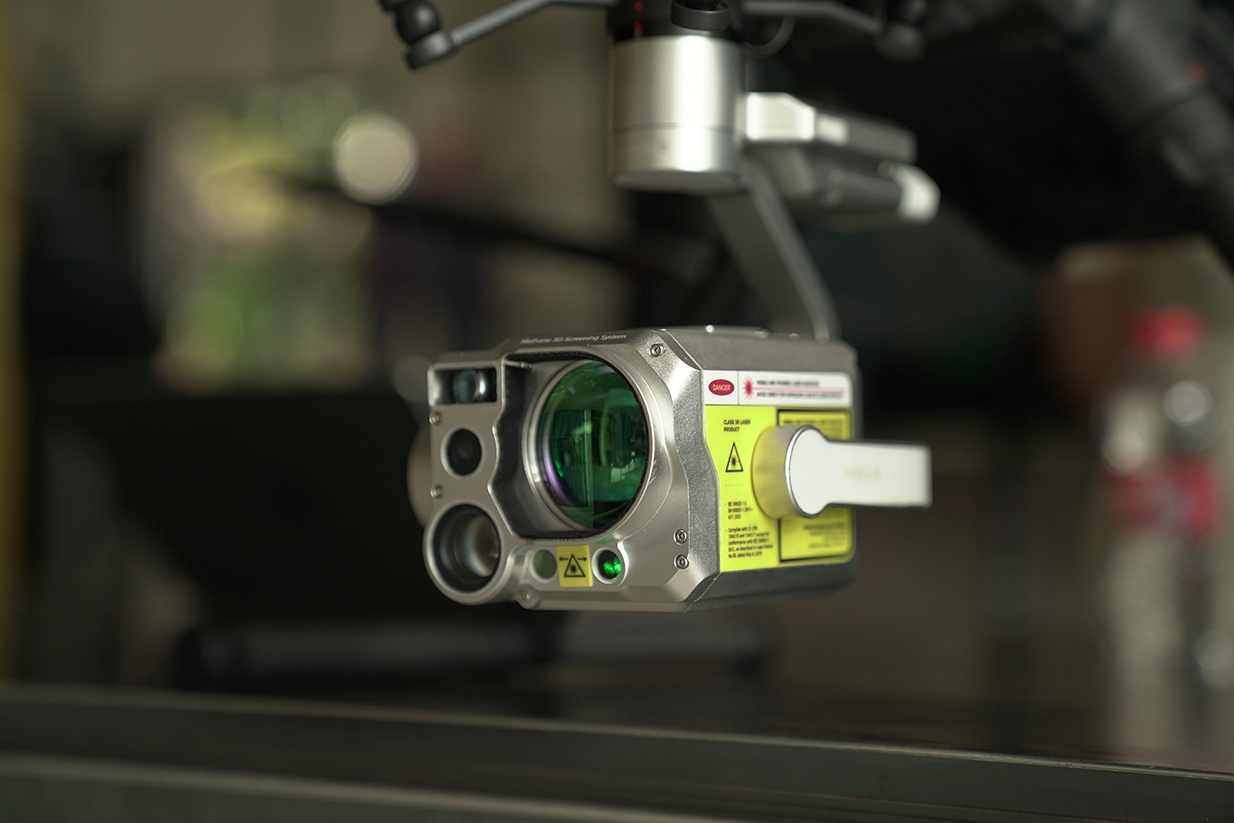

AIRINS MetScan Sensor de metano

Sensor de metano de detección remota

• Método de detección: Espectroscopia de absorción láser de diodo sintonizable de trayectoria abierta por reflexión difusa (OP-TDLAS)
• Clase de láser: Clase 3R, evitar la exposición directa a los ojos
• Rango de medición efectivo: 100 ~ 99 999 ppm·m
• Error de medición: < 10 % (1 000 ~ 50 000 ppm·m a 20 m)
• Frecuencia de medición: Hasta 50 Hz
• Distancia máxima (MDD) y límite mínimo de detección (LDL)
• Peso: 890g

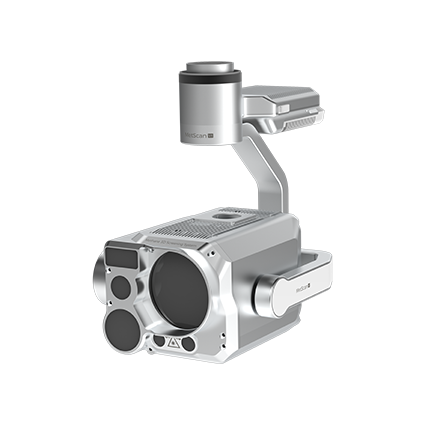

Estabilizador de tres ejes
El estabilizador de tres ejes, diseñado internamente y ajustado con precisión, garantiza mediciones láser exactas e imágenes nítidas incluso a larga distancia.

Telémetro láser
Un telémetro láser integrado proporciona mediciones de distancia a los objetivos. Tiene un alcance de hasta 800 m en condiciones de poca luz y de 500 m durante el día. Junto con los datos de altitud del cardán, los datos del telémetro láser se utilizan para georreferenciar con precisión las lecturas de metano (latitud, longitud y altitud relativa).

Sistema de imágenes de doble vista
Las cámaras integradas de gran angular de 35 mm (equivalente) y teleobjetivo de 300 mm (equivalente) permiten la fusión de imágenes de doble vista en tiempo real, combinando la inspección de áreas amplias con la obtención de imágenes de alta definición a larga distancia.

Visualización avanzada de datos
AIRINS.ai ofrece visualización 2D y 3D de datos de metano, brindando a los usuarios la flexibilidad de visualizar fugas en un mapa con un contexto espacial. Dispone de múltiples modos de visualización, incluyendo nube de puntos de concentración de metano, mapas de calor en cuadrícula, proyección de rayos (líneas) y mapas de calor interpolados. Estas herramientas proporcionan una comprensión intuitiva del tamaño, la concentración y la dispersión de las columnas de metano.

Transmisión de datos en tiempo real (MOTT)
AIRINS.ai es compatible con el protocolo MOTT para la transmisión de datos en tiempo real. Mientras el UAV realiza una inspección, todos los datos se pueden transmitir en directo a un centro de control o servicio en la nube. Esto permite la integración con sistemas SCADA o paneles de control en tiempo real, de modo que los responsables de la toma de decisiones puedan visualizar los datos de fugas a medida que se recopilan.

Análisis de circuito cerrado
Posicionamiento y navegación con un solo clic a los puntos de fuga, lo que permite un flujo de trabajo altamente eficiente desde el análisis de datos hasta la inspección in situ.

Sincronización de múltiples datos
Pase el cursor sobre el gráfico de series temporales para sincronizar los valores de concentración, las ubicaciones espaciales y las imágenes. Los puntos de fuga con contexto ambiental se pueden marcar al instante.

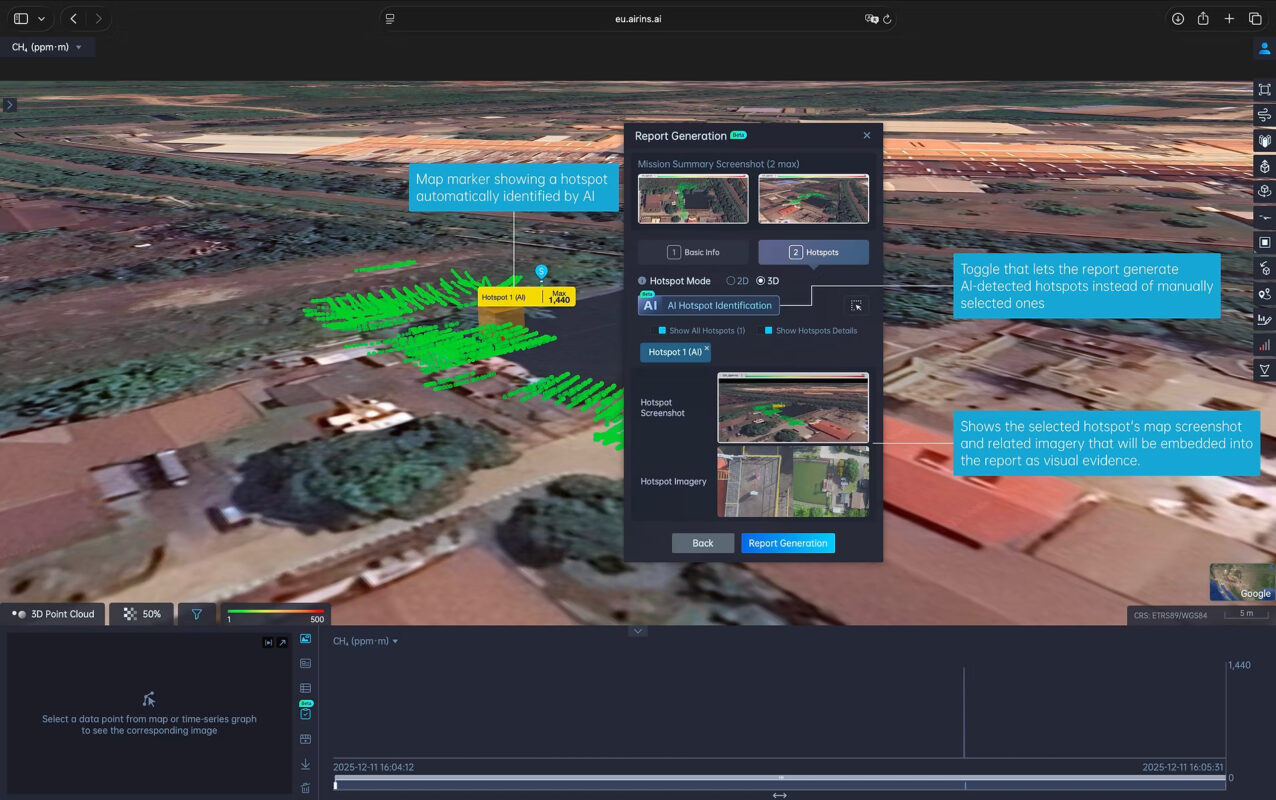

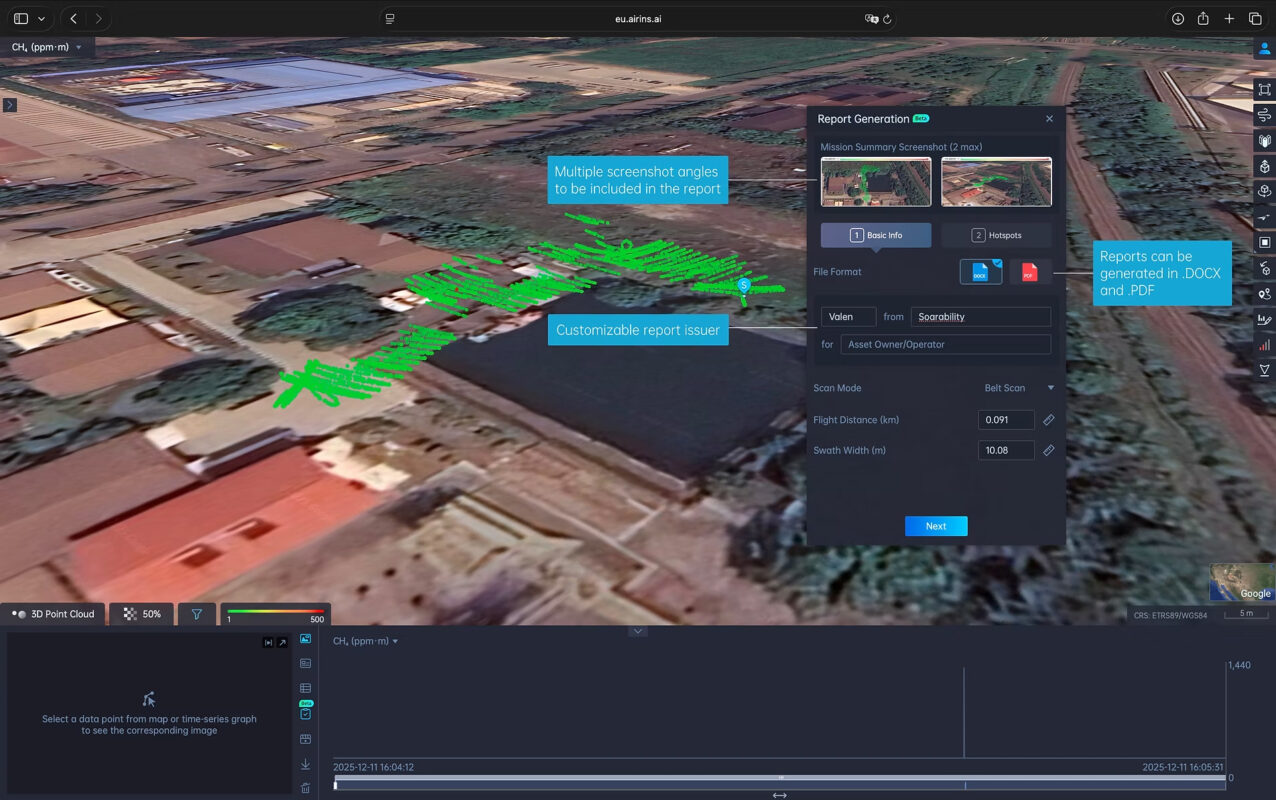

Informes inteligentes asistidos por IA
La plataforma AIRINS.ai genera informes completos de detección de metano con análisis automatizado avanzado. Cada informe ofrece un resumen claro de la detección, seguido de la identificación de posibles puntos críticos mediante IA. Para cada punto crítico, el informe proporciona evidencia detallada, incluyendo concentraciones de metano, imágenes de doble vista y geolocalización precisa con enlaces a Google Maps. Estos elementos permiten realizar inspecciones de seguimiento rápidas y rastreables sobre el terreno.

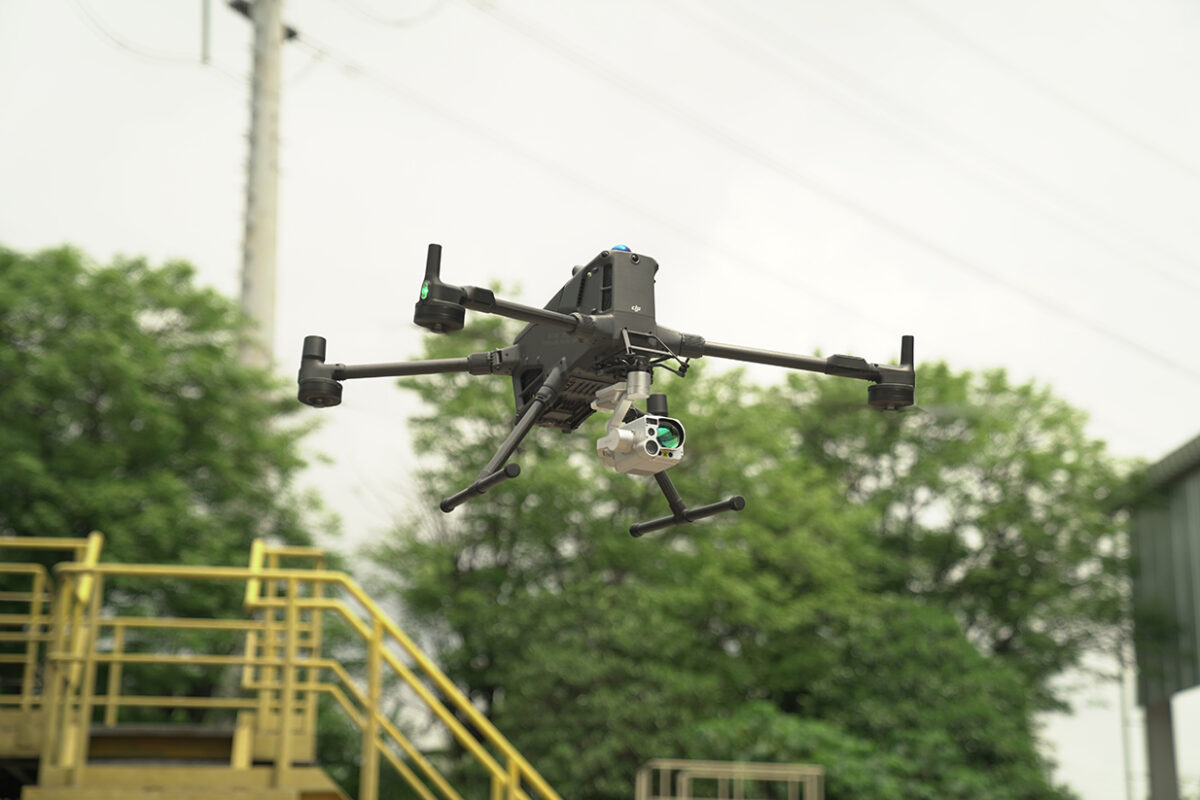

Gasoductos subterráneos y aéreos

MetScan puede obtener datos de alta densidad de concentración de metano a lo largo de los gasoductos gracias a su sistema de detección automatizado tipo cinta y una frecuencia de muestreo de 50 Hz. La plataforma AIRINS.ai transforma instantáneamente los datos brutos en visualizaciones claras e informes prácticos para facilitar la verificación in situ.

• Revisión rápida de metano en segmentos de tuberías largos para programas de inspección LDAR de rutina.
• Alineado a los flujos de trabajo LDAR a los que se hace referencia en el Reglamento de la UE sobre el metano. MetScan permite la detección repetible de tuberías, organiza el historial de misiones en AIRINS.ai (AAI) y los productos de inspección de exportaciones para respaldar las acciones de seguimiento y la documentación interna.
• Especialmente valioso donde el acceso a tierra es difícil (terreno remoto, cruces, acceso restringido o lento).
• También es muy adecuado para controles posteriores al mantenimiento, detección después de la construcción o excavación cerca de la tubería, y una investigación rápida de presuntos eventos de fugas.

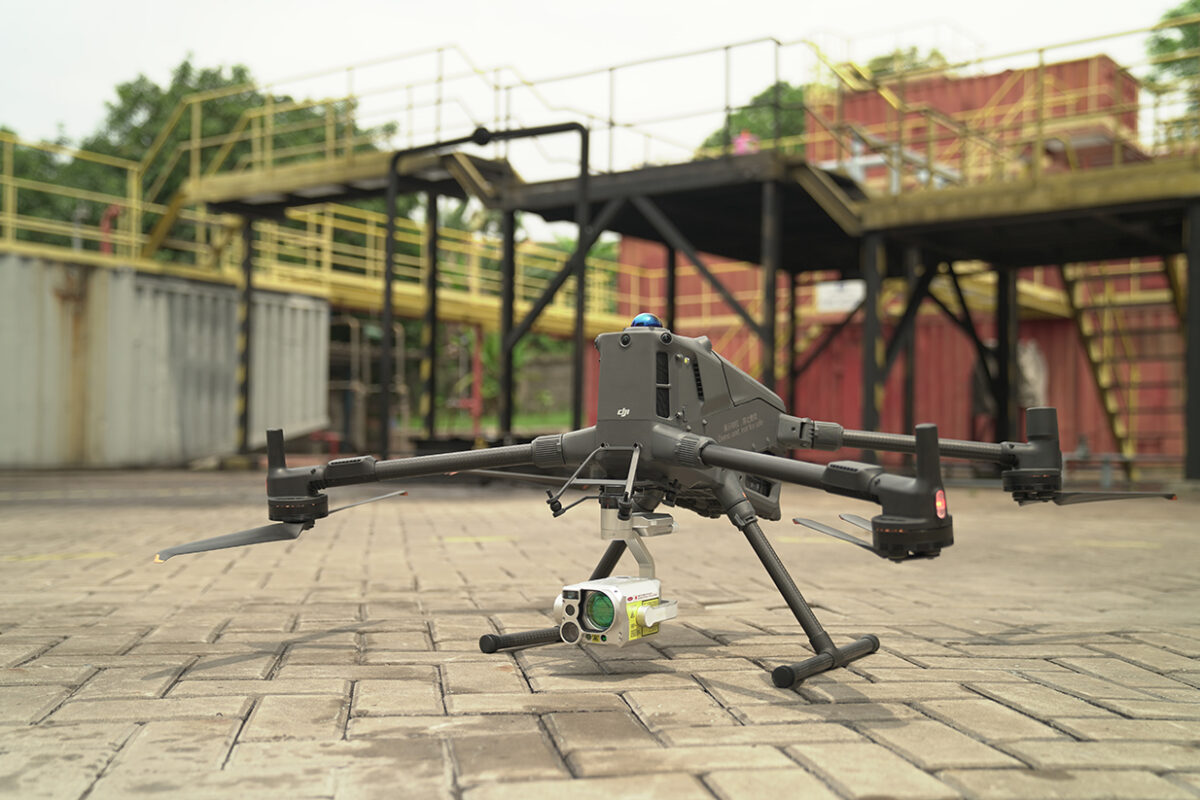

Instalaciones de gas natural

En las instalaciones de gas natural, MetScan, con la ayuda de un sensor de metano de alta frecuencia de muestreo, una cámara telefoto, estabilización de tres ejes y medición láser, puede detectar fugas en válvulas, bridas y otros componentes a distancia con alta resolución espacial, localizándolos con precisión centimétrica.

• Exámenes rápidos de metano en sitios, almohadillas, estaciones y plantas con fuentes de fugas distribuidas.
• Soporta los flujos de trabajo de OGMP 2.0 como un paso preliminar antes de la cuantificación de arriba hacia abajo a nivel de sitio, y los flujos de trabajo LDAR referenciados en el Reglamento de la UE sobre el metano. MetScan ayuda a identificar ubicaciones de fugas probablemente a nivel de componentes y fuentes, prioriza las reparaciones y reduce las brechas entre las estimaciones de abajo hacia arriba y de arriba hacia abajo.​​
• MetScan + AIRINS.ai también puede soportar flujos de trabajo de cuantificación de metano de prueba fuera de línea en colaboración con el equipo de AIRINS, proporcionando estimaciones de la tasa de emisión (por ejemplo, kg/h). Esta capacidad no se incluye como una funcionalidad predeterminada en cada implementación.
• Especialmente valioso para instalaciones grandes, donde la cobertura repetida ayuda a los equipos a enfocar el seguimiento en los componentes y áreas de fugas más probables, tanto en la detección de rutina como en las comprobaciones de mantenimiento antes / después.
