Settop M1 es un sistema escalable que incorpora receptor GNSS de doble antena y sistema inercial para el control y el posicionamiento dinámico con la posibilidad de llevar a cabo el control remoto de una estación total.

Configurable como receptor GNSS base, rover y base de infraestructuras, le permite, además, la conexión de sensores externos, dispone de diversos modos de comunicación como radio, Wi-Fi, bluetooth, ethernet y GSM. Gestiona los datos brutos de GNSS y al mismo tiempo, si lo desea, puede realizar trabajos de monitorización controlando una estación total remotamente.

La integración GNSS e inercial está diseñada para aplicaciones que requieren precisión centimétrica continua, al añadir sensores inerciales al Settop M1, se consigue posicionamiento y orientación de alta precisión. Soporta GPS de triple frecuencia y si el número de satélites en constelación aumenta, está preparado para aprovechar las señales adicionales. Esto proporciona rápidas y precisas inicializaciones para posicionamiento centimétrico. Para aplicaciones que no requieran precisión centimétrica, el sistema GNSS Inercial integrado también ofrece alta precisión GNSS y posiciones DGNSS en los entornos más difíciles. Al añadir los sensores inerciales de precisión, proporciona una solución de navegación potente, no únicamente un receptor GNSS.

Características principales

Sensor inercial de alta precisión con GNSS para posicionamiento y orientación precisos OPCIONAL
Doble antena para alineación rápida de rumbo OPCIONAL
336 canales para multi constelación GNSS
Conexiones RS232, USB y Ethernet
Precisión centimétrica
Módulo de telefonía
Bluetooth 4.1 + BLE / Wi-Fi 802.11 b/g/n 4.1
Control de energía
Servidor Web
Pequeño, ligero y personalizable
Control mediante Web UI
Servicio Settop IST Connect

Settop M1 GNSS DOBLE ANTENA INERCIAL

Settop M1 es un sistema escalable que incorpora receptor GNSS de doble antena y sistema inercial para el control y el posicionamiento dinámico con la posibilidad de llevar a cabo el control remoto de una estación total.

Configurable como receptor GNSS base, rover y base de infraestructuras, le permite, además, la conexión de sensores externos, dispone de diversos modos de comunicación como radio, Wi-Fi, bluetooth, ethernet y GSM. Gestiona los datos brutos de GNSS y al mismo tiempo, si lo desea, puede realizar trabajos de monitorización controlando una estación total remotamente.

Información de producto y Descargas

Categorías: Comunicaciones, Settop

Descripción

APLICACIONES

Topografía

MODO BASE. Montado sobre un trípode le permite trabajar en modo base, desde donde transmite las correcciones diferenciales a través de su radio integrada o bien a través de Internet con protocolo NTRIP.

MODO BASE INFRAESTRUCTURAS. Si necesita una base de referencia permanente transmitiendo 24/7, puede configurar el equipo con una base de infraestructura. Esto le permitirá transmitir correcciones vía radio, Internet o a un servidor central para poder controlar múltiples estaciones y también gestionar el almacenamiento de datos para realizar postproceso.

Industrial

APLICACIONES DE POSICIONAMIENTO. Para ubicación de vehículos con el envío de datos de posición y la recepción de correcciones diferenciales RTK. Salida de datos específica para las necesidades del proyecto y con cálculos de proyección de la posición del vehículo sobre el eje del circuito.

INDUSTRIAL Y PERSONALIZADA. Para desarrollos industriales y de configuración personalizada, permite crear nuevas funcionalidades aprovechando toda la tecnología disponible adaptada a las especificaciones concretas de cada proyecto. Como las aplicaciones que requieran precisión centimétrica continua con los sensores inerciales de posicionamiento y orientación con sistemas de navegación inercial asistido por GNSS para la industria automotriz, de obra marítima y topográfica.

CONTROL DE MAQUINARIA 2D/3D. Amplia las posibilidades en diferentes tipos de aplicaciones: control de maquinaria, orientación, dragado, gánguil (barcos), posicionamiento de plataformas, etc. Settop M1 CAN BUS le permite la sincronización de sensores externos, el uso de hasta dos antenas GNSS e incrementa el número de puertos COM (RS232, USB) Ethernet y control de alimentación. Puede ser configurado fácilmente vía Internet.

Settop Neptune para Obras Marítimas

SISTEMA DE GUIADO PARA VERTIDOS. La instalación de un receptor GNSS con doble antena nos permite saber en todo momento la posición del gánguil y su orientación para poder encarar el vertido en la posición correcta. El software registra la ubicación de los vertidos realizados y el número de ellos, pudiendo controlar en todo momento el volumen total de material vertido.

SOLUCIÓN DE GUIADO DE GRÚA PARA POSICIONAMIENTO PRECISO DE BLOQUES. Con su sistema de localización continuo y gracias a su práctico visualizador, el operario conocerá en todo momento la posición, profundidad y orientación del bloque y será capaz de situarlo con absoluta precisión sobre el plano del proyecto, generando un informe con todos los datos útiles de la posición definitiva.

SISTEMA DE CONTROL BATIMÉTRICO. Levantamiento del relieve de superficies subacuáticas, fondo del mar, cursos de aguas, lagos, embalses… cartografía de los fondos, como si se tratara de un terreno seco. Al igual que en los levantamientos convencionales, se hallarán las coordenadas (X, Y, Z), de manera que puedan describirse los fondos y todas aquellas anomalías que en ellos puedan existir.

SISTEMA DE POSICIONAMIENTOS DE CAJONES FLOTANTES DE HORMIGÓN. Recepción de datos de tres receptores GNSS con el que se controla la ubicación del cajón flotante en 3 dimensiones para su correcta ubicación y nivelado. Permite guiarle en el proceso de nivelado de la plataforma, el posicionamiento exacto en relación al proyecto y el chequeo de éstos una vez ubicados.

Auscultación

MONITORIZACIÓN DINÁMICA/ESTÁTICA CON GNSS (BLOQUES, ESTRUCTURAS). Este tipo de monitorización se usa para el control de posicionamiento o verificación de desplazamiento de grandes estructuras. Un ejemplo de este tipo de monitorización es el control de presas, edificios, taludes, etc.

MONITORIZACIÓN DINÁMICA (PUENTES, PLATAFORMAS). Este tipo de monitorización se usa para el control de posicionamiento de elementos móviles que deben ser ubicados en lugares concretos definidos en el proyecto. El empuje de puentes es un claro ejemplo de monitorización dinámica.

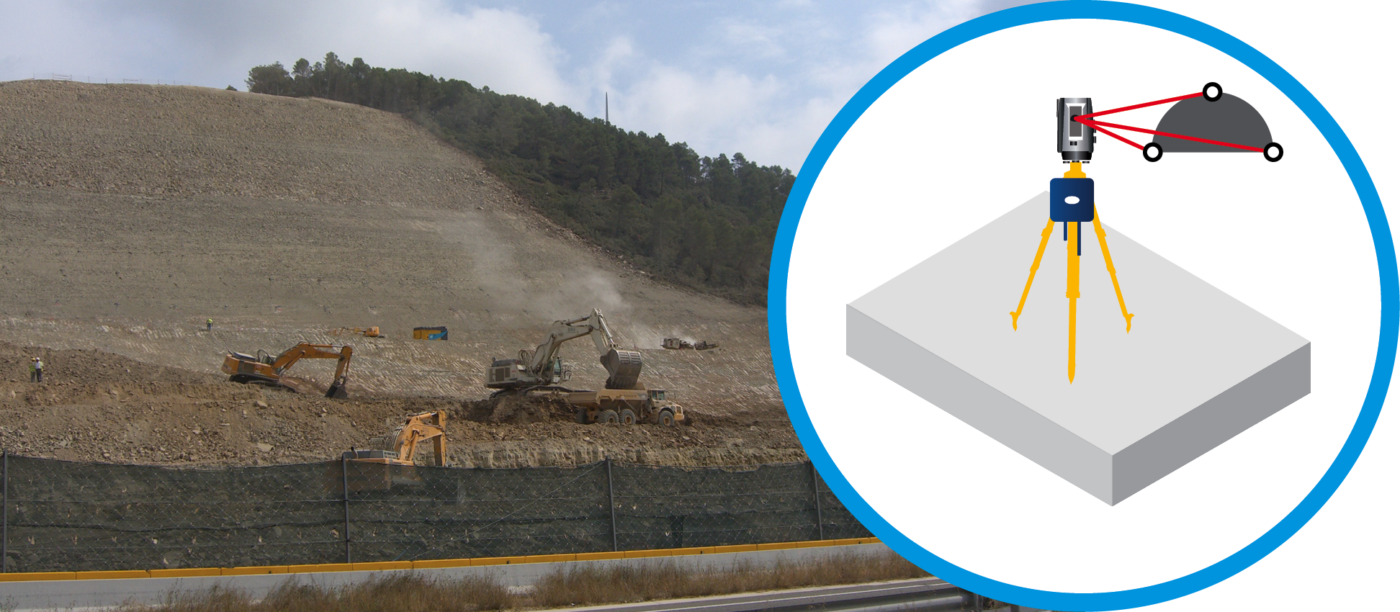

MONITORIZACIÓN ESTÁTICA CON ESTACIÓN TOTAL (TALUDES, EDIFICIOS, ESTRUCTURAS). Este tipo de monitorización se usa para el control de deformaciones y/o movimientos de elementos estáticos como son taludes, edificios, estructuras, etc.

MONITORIZACIÓN CON GNSS Y ESTACIÓN TOTAL. La combinación de diversos sensores de posicionamiento como estaciones totales, GNSS y sensores adicionales nos pueden proporcionar datos para realizar un estudio sobre la estabilidad de una zona concreta.
