Sistemas de auscultación de vía férrea con Trimble GEDO: medición, control geométrico y digitalización

La auscultación de vía férrea —es decir, la medición detallada de la geometría, posición y características funcionales de un trazado ferroviario— es una actividad crítica en proyectos de construcción, mantenimiento y modernización de infraestructuras ferroviarias. Los sistemas Trimble GEDO representan una familia modular de soluciones geoespaciales integradas que permiten realizar estas tareas de forma precisa, eficiente y adaptable a las distintas necesidades del sector AEC (Architecture, Engineering & Construction).

Introducción: retos de la medición geométrica de vía ferroviaria

En ingeniería ferroviaria, la calidad geométrica de la vía tiene impacto directo en la seguridad, confort de viaje y rendimiento operativo de la red. Controlar parámetros como la posición absoluta, el peralte (superelevación), el ancho de vía (gauge), la torsión o la curvatura implica superar desafíos técnicos: se requiere alta precisión, productividad en campo, integración de múltiples sensores y compatibilidad con normas como la EN 13848-4 para control de geometría de vía. Los sistemas Trimble GEDO responden a estos retos con soluciones modulares que combinan hardware especializado, software de campo y software de oficina para completar el flujo de trabajo de medición, análisis y documentación.

Arquitectura técnica de los sistemas Trimble GEDO

Unidad central: el carrito de medición GEDO CE 2.0

En el corazón de los sistemas de auscultación está el Trimble GEDO CE 2.0, un carrito de medición de vía ferroviaria diseñado para capturar datos geométricos de forma continua a medida que se desplaza por la vía. Su diseño ligero permite operación por una sola persona y fácil adaptación a diferentes anchos de vía.

Este equipo mide directamente parámetros fundamentales:

Ancho de vía (gauge) con precisión de ±0,3 mm
Peralte (superelevación) dentro de un rango ±9° con precisión de ±0,5 mm
Lecturas odométricas para control de distancias recorridas

Además de funcionar de forma autónoma, el GEDO CE 2.0 se puede combinar con diferentes sensores geoespaciales, como GNSS de alta precisión, estaciones totales o unidades inerciales (IMU), para adaptar la solución a la misión topográfica específica.

Sensores y módulos adicionales

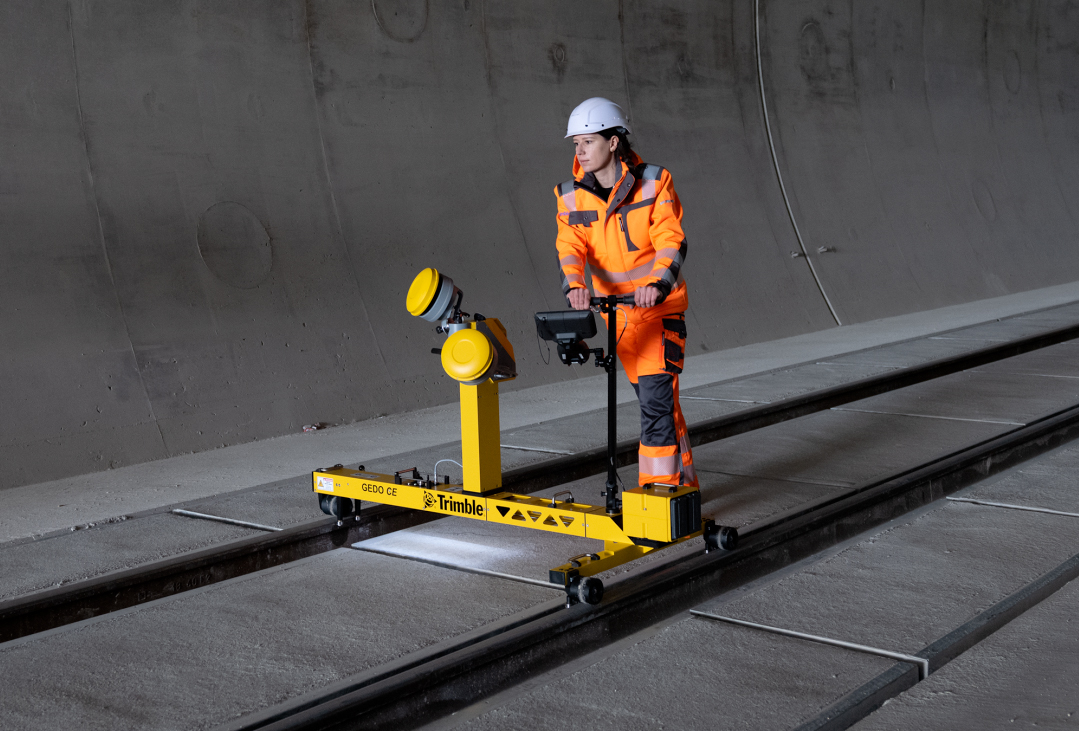

Sistema LiDAR — Trimble GEDO GX50

El Trimble GEDO GX50 es un escáner láser 3D optimizado para aplicaciones ferroviarias, disponible en configuración de uno o dos cabezales. Permite capturar nubes de puntos de alta resolución que son fundamentales para análisis de gálibo, documentación as-built y modelización BIM de infraestructuras alrededor de la vía.

Los datos capturados con el GX50 ofrecen:

Alta densidad y precisión en la nube de puntos
Verificación de gálibos (clearance) entre estructuras y trazado
Soporte en túneles, pasos elevados y entornos complejos

Estas capacidades mejoran la interoperabilidad con procesos de diseño y planificación 3D en entornos BIM.

Tecnología inercial — GEDO IMS

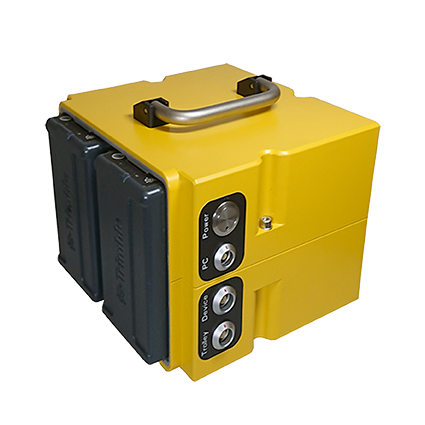

El sistema GEDO IMS combina el carro GEDO CE 2.0 con una unidad de medición inercial (IMU) y un sistema de control para permitir mediciones geométricas de alta productividad, capaces de capturar de forma continua parámetros como la posición absoluta, el ancho , el peralte y el alabeo (twist) sin necesidad de mediciones puntuales tradicionales.

Las ventajas de esta configuración son:

Alta velocidad de medición (hasta 5 000 m/h)
Medición continua con alta resolución
Reducción de tiempo en campo y menor impacto en el tráfico ferroviario
Generación de protocolos de calidad y listas de correcciones automáticas
Cumplimiento de estándares de control geométrico EN 13848-4

El sistema puede extenderse con un Laser Profiler para registro de distancias a objetos cercanos o combinaciones con GNSS para localizaciones absolutas, lo que permite mediciones integradas y documentación precisa para reconstrucción o mantenimiento.

Uso de estaciones totales y GNSS

Para aplicaciones geodésicas tradicionales o en entornos con visibilidad GNSS, los sistemas GEDO se integran con:

Estaciones totales Trimble S-Series (por ejemplo Trimble S9 o Trimble S9HP) para medición óptica de precisión milimétrica
Receptores GNSS de alta precisión para mediciones geodésicas en campo abierto

Estas configuraciones permiten flexibilidad en función del proyecto y las condiciones topográficas, alternando entre precisión máxima o productividad en distancias largas.

Software: del campo a la oficina

Trimble GEDO Office

El paquete GEDO Office es el componente clave para la gestión, procesamiento y análisis de datos recopilados en campo. Cuenta con diversos módulos especializados:

Tamp: preparación de datos para máquinas bateadoras (tamper), exportando en formatos compatibles con fabricantes de equipos ferroviarios
IMS: procesamiento de mediciones inerciales
Quality: generación de informes de calidad según normas
Monitoring: comparación temporal de mediciones para tareas de seguimiento de la vía

Este software permite recalcular y ajustar mediciones si cambian las coordenadas de control y fusionar datos de múltiples campañas para monitoreo o análisis longitudinal de la vía.

Software de oficina especializado: análisis de gálibos y ajuste de alineaciones

Trimble GEDO Scan Office

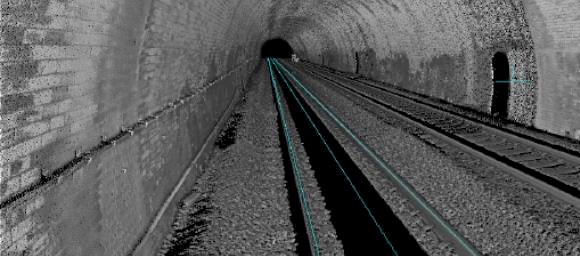

Software de oficina para analizar los gálibos, estudios y análisis de la vía como la parte BIM. El Trimble GEDO Scan Office es un módulo de software de oficina diseñado específicamente para procesar, visualizar y analizar nubes de puntos 3D generadas por escáneres láser en combinación con los sistemas GEDO. A diferencia del procesamiento básico de datos geométricos, esta aplicación permite trabajar con datos de escaneo para realizar análisis de gálibo, mediciones específicas referidas a la apuesta de vía y extracción de información geométrica avanzada.

Trimble GEDO NovaTrack

Software de oficina que sirve para adaptar un eje parámetrico al estado actual de la medición. El Trimble GEDO NovaTrack es un software de oficina orientado a la reconstrucción y ajuste de la alineación geométrica de la vía a partir de datos de medición reales proporcionados por los sistemas GEDO. Permite estimar y ajustar alineaciones geométricas como rectas, curvas circulares y transiciones, generando un eje parametrizado que mejor se adapta al estado actual de la vía.

Aplicaciones prácticas en el sector AEC

Los sistemas Trimble GEDO cubren una amplia gama de aplicaciones en proyectos ferroviarios:

Mediciones de geometría de vía para control de calidad en construcción o mantenimiento
Documentación as-built para integración BIM y GIS
Análisis de gálibo de estructuras adyacentes usando LiDAR de alta densidad
Pre-medición para procesos de tamping y ajuste fino de la vía
Control de servicio en líneas de alta velocidad gracias a la medición continua e inercial de parámetros críticos

Conclusión: valor técnico para profesionales del sector

Los sistemas de auscultación Trimble GEDO representan una solución moderna, escalable y técnicamente robusta para medir, analizar y documentar la geometría ferroviaria con altos estándares de precisión y productividad. Combinan hardware especializado (carritos de medición, escáneres LiDAR, unidades IMU), integración con estaciones totales y GNSS, y software potente para completar el ciclo de trabajo desde campo hasta oficina.

Para profesionales de ingeniería, topografía y construcción en el ámbito ferroviario, estas soluciones facilitan decisiones informadas, integración de datos geoespaciales con procesos BIM y un control de calidad riguroso que respalda tanto proyectos de mantenimiento como de expansión o reconstrucción de líneas.
