Cuando la evolución se convierte en revolución

El corazón de cualquier proyecto de monitorización.

Novedades destacadas

DOBLE GNSS RTK y radio. GNSS RTK para posicionamiento centimétrico sin necesidad de hardware adicional.

MPPT Interno. Gestión inteligente de paneles solares para maximizar la autonomía del sistema.

PoE++ IN/OUT. Alimentación y comunicación mediante un único cable Ethernet con soporte PoE++ IN/OUT.

Mini PCIe LoRa*. Conectividad LoRA opcional para comunicaciones de largo alcance y bajo consumo. *Opción LoRA u otros dispositivos.

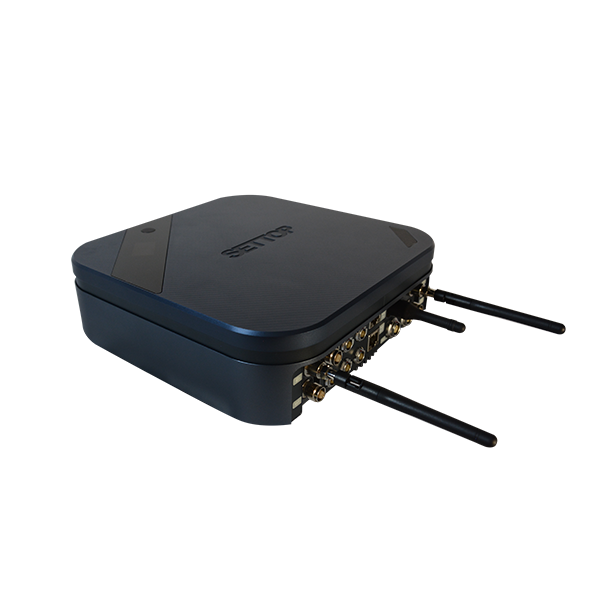

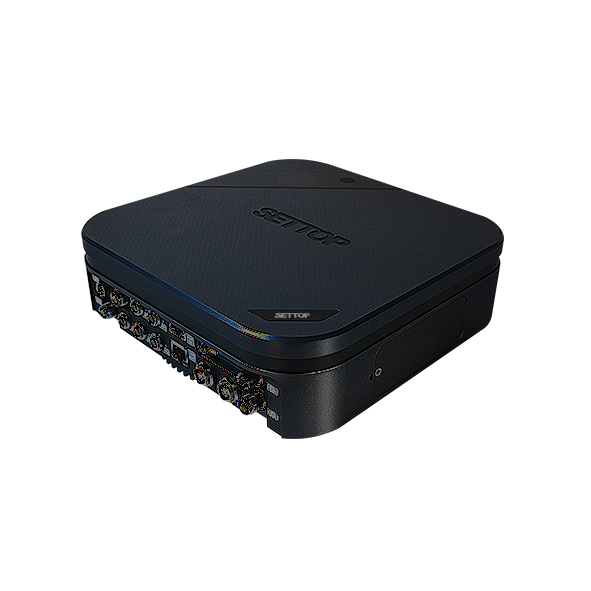

Settop M1 v2 es un sistema escalable diseñado para gestionar y controlar de forma remota estaciones totales, láser escáner, GNSS y sensores.

Su función principal es automatizar la adquisición de datos y garantizar que las mediciones continúen de forma ininterrumpida gracias a sus múltiples combinaciones de alimentación y conexión.

Una arquitectura integrada Uno de los aspectos más destacados es la integración de múltiples funciones en un único equipo industrial. En lugar de instalar varios equipos independientes, Settop M1 v2 reúne en una única plataforma todas las funciones necesarias para una estación de monitorización remota.

Entre los componentes que integra se encuentran:

API abierta para integración con terceros
Compatibilidad con contenedores Docker
Plataforma basada en Linux
Control MPPT
Router Ethernet
Punto de acceso Wi-Fi
Módem 4G/LTE
Almacenamiento interno de datos

Esta integración simplifica considerablemente el diseño de las estaciones de monitorización, reduce el cableado y disminuye los posibles puntos de fallo.

Gestión de la energía

Alimentación por placa solar o DC Alimentación eléctrica mediante paneles solares o DC (corriente continua) de 9 V a 35 V con MPPT integrado.

Alimentación por tecnología PoE Obtiene energía a través de la conexión Ethernet y también permite alimentar a otros dispositivos.

Cargador de batería Sistema de carga para batería externa que garantiza el funcionamiento continuo durante cortes de alimentación.

Puertos de salida Conexión de energía eléctrica en puertos de salida estabilizada seleccionable a 13 V o 15 V.

¿Por qué Settop M1 v2?

Todo integrado en un único equipo
Mejor consumo energético
Menos cableado
Menor tiempo de instalación
Menor mantenimiento
Actualización remota
Plataforma Linux + Docker
Preparado para funcionamiento 24/7
Diseñado para entornos industriales

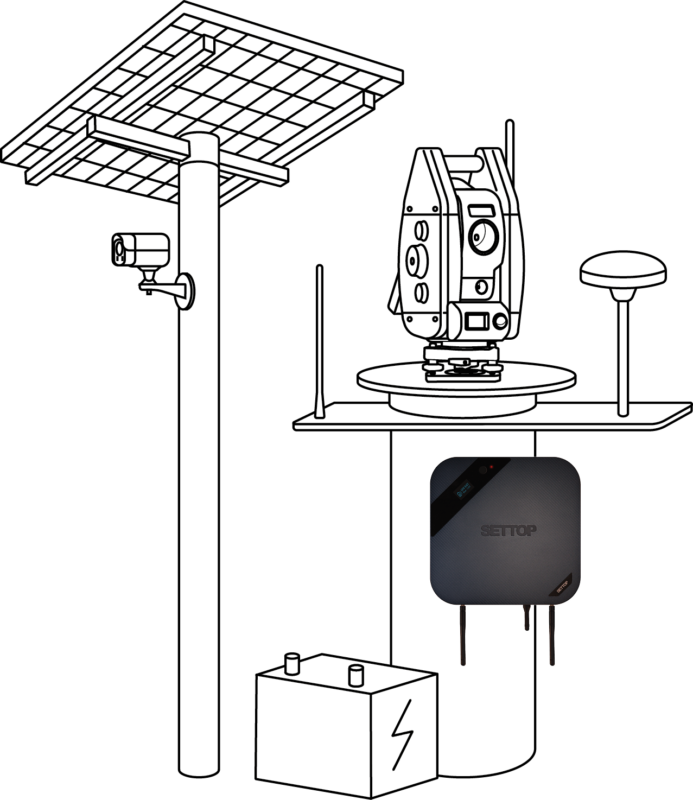

Aplicaciones habituales Settop M1 v2 está orientado a proyectos donde se requiere el posicionamiento dinámico con la posibilidad de llevar a cabo el control remoto de una estación total como:

Monitorización: presas, taludes, puentes, edificios, estructuras.
Topografía: estación base GNSS, estación de referencia, control de maquinaria.
Obras marítimas: posicionamiento de cajones, gánguiles, diques.

Características importantes

API REST abierta para una integración rápida con aplicaciones de terceros Una potente API que permite una integración fluida con aplicaciones de terceros para la gestión, monitorización y automatización de dispositivos.

Compatibilidad con contenedores Docker Ejecute aplicaciones en contenedores de forma segura e independiente, simplificando el despliegue, las actualizaciones y el mantenimiento del software.

Plataforma basada en Linux Impulsada por un procesador ARM Cortex-A53 de cuatro núcleos que ejecuta Linux, lo que proporciona alto rendimiento, fiabilidad y flexibilidad para aplicaciones embebidas.

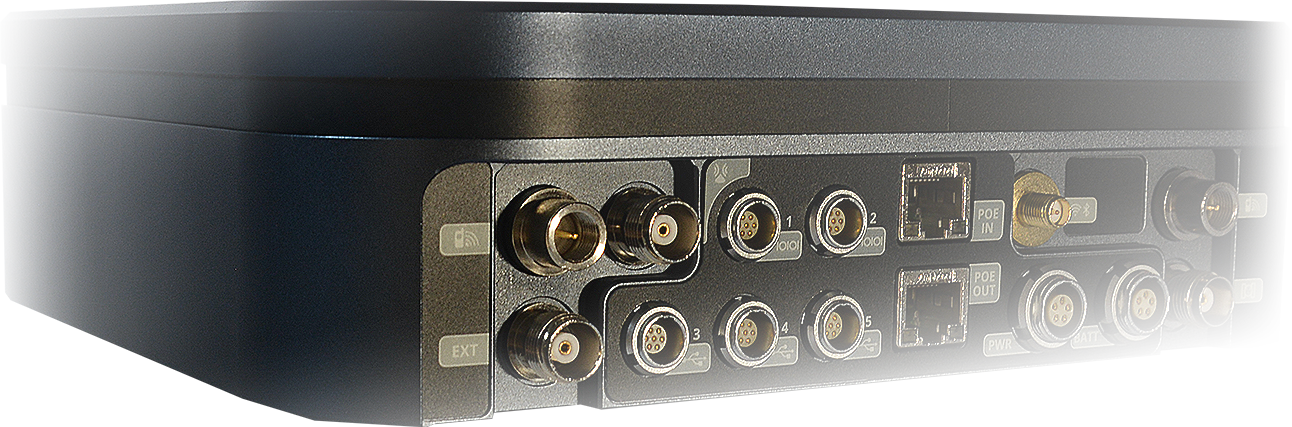

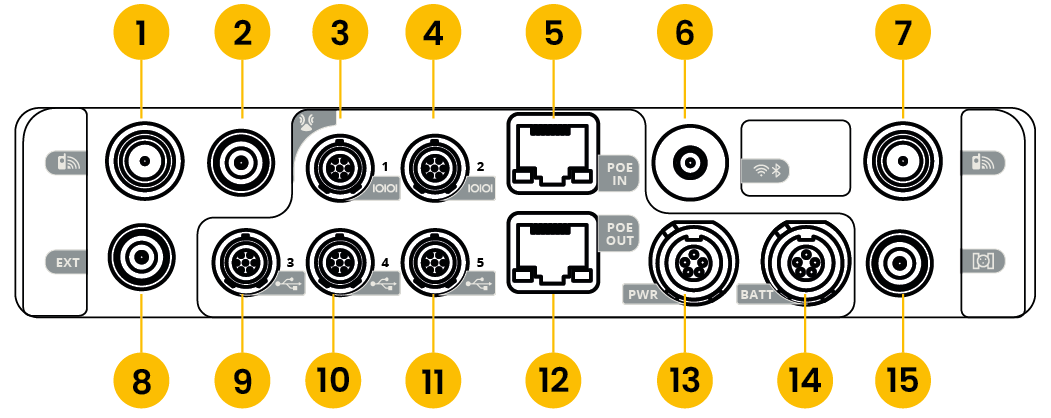

Conexiones

1	Antena LTE 1	9	USB + Power*
2	Antena Radio	10	USB + Power*
3	RS232 + Power*	11	USB + Power*
4	RS232 + Power*	12	PoE ++ OUT
5	PoE ++ IN	13	ACDC/Solar
6	Antena Wifi/Bluetooth	14	Batería
7	Antena LTE 2	15	Antena GNSS Master
8	Antena GNSS Heading

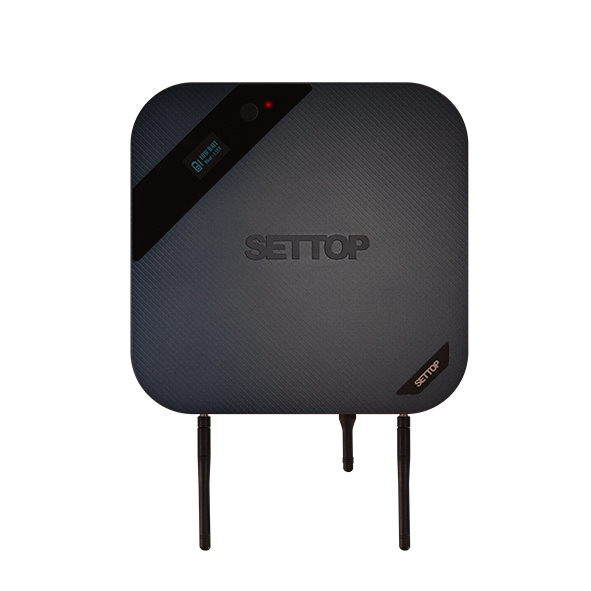

Settop M1 v2

Settop M1 v2 es un sistema escalable diseñado para gestionar y controlar de forma remota estaciones totales, láser escáner, GNSS y sensores. Su función principal es automatizar la adquisición de datos y garantizar que las mediciones continúen de forma ininterrumpida gracias a sus múltiples combinaciones de alimentación y conexión.

Todo integrado en un único equipo
Mejor consumo energético
Menos cableado
Menor tiempo de instalación
Menor mantenimiento
Actualización remota
Plataforma Linux + Docker
Preparado para funcionamiento 24/7
Diseñado para entornos industriales

Descripción

Soluciones topográficas para auscultación

Gracias a nuestra experiencia en el desarrollo de hardware y software topográfico y la especialización en el diseño de sistemas personalizados para proyectos de auscultación y monitorización, no importa la complejidad del problema a solucionar. Nuestras soluciones pueden agruparse en diferentes campos:

Monitorización estática con Estación Total (Taludes, edificios, estructuras).
Monitorización dinámica con Estación Total (Puentes, plataformas).
Monitorización GNSS dinámica/estática (Bloques, estructuras).
Monitorización GNSS/Estación Total.

Monitorización estática con Estación Total (Taludes, edificios, estructuras).

Este tipo de monitorización se usa para el control de deformaciones y/o movimientos de elementos estáticos como son taludes, edificios, estructuras, etc.

Monitorización dinámica con Estación Total (Puentes, plataformas).

Este tipo de monitorización se usa para el control de posicionamiento de elementos móviles que deben ser ubicados en lugares concretos definidos en el proyecto. El empuje de puentes es un claro ejemplo de monitorización dinámica.

Monitorización GNSS/Estación Total.

Este tipo de monitorización se basa en la combinación de diversos sensores de posicionamiento como estaciones totales y/o GNSS y sensores adicionales que puedan ofrecer datos para complementar el estudio (termómetros, inclinómetros, electroacelerómetros, etc.)

Monitorización GNSS dinámica/estática (Bloques, estructuras).

Este tipo de monitorización se usa para el control de posicionamiento o verificación de desplazamiento de estructuras. Un ejemplo de este tipo de monitorización es el fondeo de cajones en obras marítimas o control de zonas con posibilidad de movimientos.
