Sistema de medición hiperespectral SIF

Sistema de medición hiperespectral: Fluorescencia inducida por radiación solar (SIF).

Los sistemas de medición hiperespectral de la serie FS-SIF para la detección de fluorescencia de clorofila inducida por la luz solar (SIF) incluyen: cámara hiperespectral de escaneo de línea (FS-SIF-1A), cámara hiperespectral de imagen (FS-SIF-2A) y sistema de drones hiperespectrales (FS-SIF-6A). El equipo de medición SIF hiperespectral utiliza innovadoras trayectorias ópticas patentadas y detectores de sensibilidad ultra alta con una resolución espectral extremadamente alta (0,3nm) y una relación de señal ultra alta (600:1).

Categoría: Cámaras hiperespectrales CHNSpec

Descripción

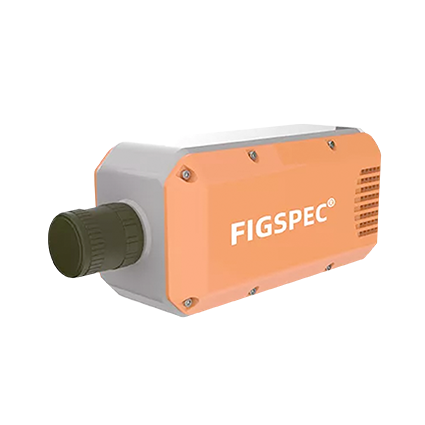

La cámara hiperespectral de escaneo de línea (FS-SIF-1A) se puede implementar para la detección de fluorescencia de clorofila inducida por la luz solar (SIF) de cultivos de campo.

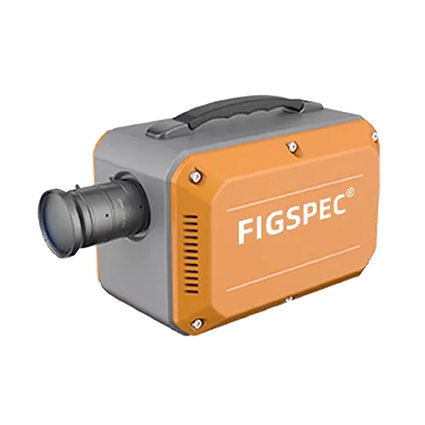

La cámara hiperespectral de imágenes (FS-SIF-2A) se puede desplegar en la base de la torre o en el punto fijo para la observación.

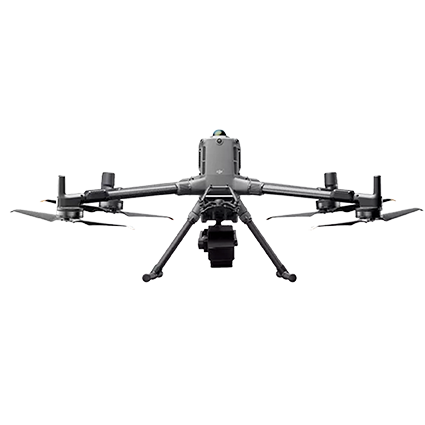

El sistema hiperespectral de UAV (FS-SIF-6A) tiene las características de despliegue flexible y no está limitado por el tiempo de tránsito por satélite. Puede obtener rápidamente información de SIF de vegetación en el área de estudio; en comparación con la observación fija en la base de la torre, obtiene datos de SIF de serie de tiempo continuos y la plataforma aerotransportada puede obtener información de SIF de vegetación en más áreas dentro de un cierto período de tiempo.

Ventajas del sistema

El sistema de medición hiperespectral de fluorescencia de clorofila inducida por la luz solar (SIF) puede medir los cambios en la fluorescencia de la clorofila (SIF) inducidos por la luz solar en las plantas al medir la irradiancia solar descendente y la radiación reflejada hacia arriba durante la fotosíntesis de la planta, que se utiliza para estimar las emisiones de carbono de las dos principales fuentes de carbono de la biosfera, la producción primaria bruta (GPP) y la respiración del ecosistema (RECO).

La plataforma aerotransportada se puede utilizar como un suplemento a los esquemas de observación basados en SIF y torres por satélite. En comparación con la plataforma de satélite, tiene un diseño flexible y no está limitado por el tiempo de tránsito por satélite. Puede obtener rápidamente información de SIF de vegetación en el área de estudio; en comparación con la observación fija de la base de la torre, obtiene datos continuos de SIF en series de tiempo, y la plataforma aerotransportada puede obtener información de SIF de vegetación en más regiones dentro de un cierto período de tiempo. Todo el sistema está profundamente desarrollado en base a DJI M400, con alta integración y procedimientos de operación simples.

Modelo	Cámara hiperespectral de escaneo de línea (FS-SIF-1A)	Cámara hiperespectral de imágenes (FS-SIF-2A)	Sistema de UAV hiperespectral (FS-SIF-6A)
Método espectral	Rejilla de transmisión
Rango espectral	660-790nm
Bandas espectrales	1200
Resolución espectral (FWHM)	0.3nm
Ancho de la hendidura	15um
Eficiencia de transmisión	60%
Luz perdida	0.5%
Píxeles espaciales	Categoría: 1920
Tamaño de los píxeles	5.86um
Velocidad de imagen	128fps para banda completa, 3300fps después del ROI		Banda completa 128fps
Detector	CMOS
SNR (pico)	600/1
Salida de la cámara	USB3.0
Interfaz de cámara	C-Monte
Accesorios	Lente, cable USB		Placa de calibración de reflectividad
ROI	Múltiples regiones
Peso	1.3kg	/
Longitud focal de la lente	25mm
Campo de visión de la lente	25°, otros ángulos de visión son opcionales
Método de calibración	Corrección de la reflectividad y soporte de corrección de área procesamiento por lotes
Formato de datos	Compatible con formato spe, formato hdr, formato scp
Software de aplicación	UAV de las FIGSPEC, software de rompecabezas de la FIGPEC MS-PreMerge, software de análisis de imágenes de software de aplicación de FIGSPEC Studio
